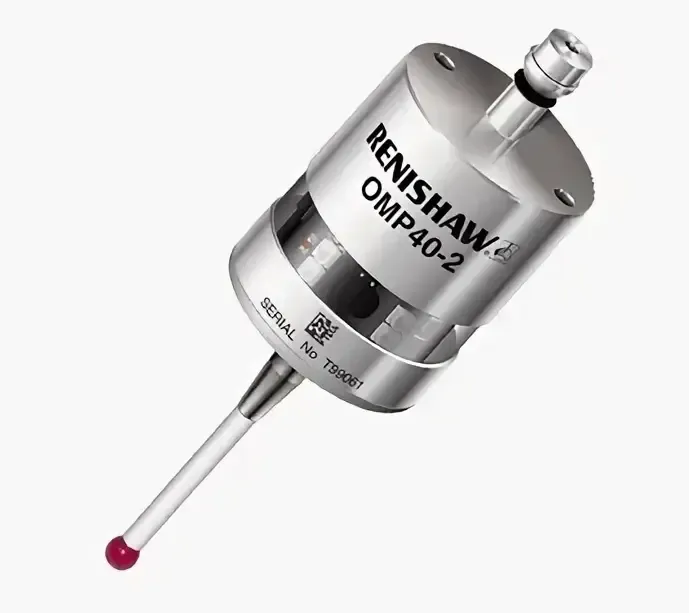

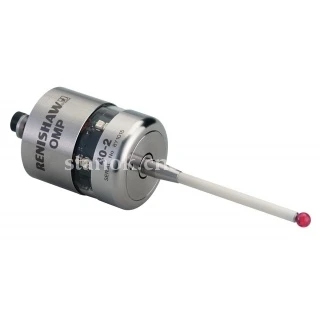

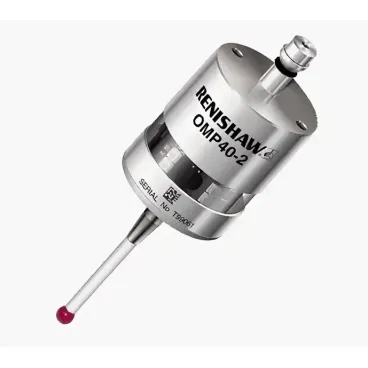

Оптическая система OMP40-2 RENISHAW
Артикул A-4071-2001
Для малых и средних станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
280 000 руб.

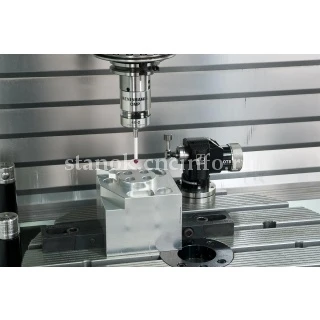

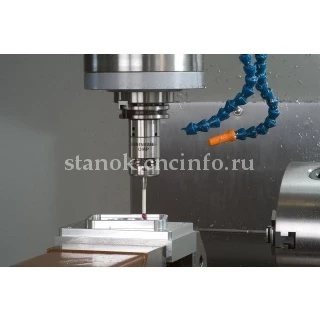

RENISHAW OMP40-2 — компактный оптический 3D контактный датчик для станков с ЧПУ, предназначенный для привязки заготовки, контроля геометрии и измерений в процессе обработки.
Датчик работает по принципу триггерного касания и передает сигналы в систему ЧПУ по инфракрасному оптическому каналу. Применяется для наладки детали и выполнения измерительных операций непосредственно на станке без демонтажа заготовки.
OMP40-2 разработан для небольших и средних обрабатывающих центров, включая высокоскоростные станки с компактными шпинделями (HSK и малые конусы).
Особенности и преимущества
- Компактное исполнение — диаметр 40 мм, длина около 50 мм.
- Оптическая передача сигнала — инфракрасная связь без кабелей.
- 3D измерение (±X, ±Y, +Z) — контроль геометрии детали в пространстве .
- Высокая повторяемость — до 1 мкм (2σ).
- 360° зона передачи сигнала — стабильная связь при вращении шпинделя.
- Рабочая дальность до ~5 м — для малых и средних станков.
- Устойчивость к световым помехам — модулированная оптическая передача.
- Гибкие режимы включения/выключения — оптический запуск, таймер.
- Совместимость с интерфейсами Renishaw — OMI-2, OMI-2T, OMM-2 и др.
- Устойчивость к вибрациям и ударам — стабильная работа в условиях обработки.
Функциональные возможности
- Привязка заготовки (установка нулевых точек).
- Измерение геометрии (отверстия, плоскости, кромки).
- Контроль положения детали.
- Проверка размеров в процессе обработки.
- Передача данных в ЧПУ для автоматической коррекции.
Применение
Датчик используется на станках с ЧПУ следующих типов:
- компактные обрабатывающие центры,
- высокоскоростные станки,
- токарно-фрезерные комплексы,
- серийное и прецизионное производство.
| Параметр | Значение |
|---|---|
| Тип устройства | Оптический контактный 3D датчик |
| Принцип работы | Триггерное измерение |
| Тип передачи | Инфракрасная (оптическая) |
| Рабочая дальность | до ~5 м |
| Направления измерения | ±X, ±Y, +Z |
| Повторяемость | 1 мкм (2σ) |
| Габариты | Ø40 мм × ~50 мм |
| Масса | ~250 г |
| Передача сигнала | 360° |
| Питание | 2× батареи ½ AA (3.6 В) |
| Время работы | до ~480 ч (непрерывно) |
| Степень защиты | IPX8 |
| Рабочая температура | +5…+55 °C |
Важно!
- Работает в составе системы с оптическими приемниками Renishaw.
- Поддерживает два режима передачи: стандартный и модулированный.
- Требует калибровки после установки.
- Оптимален для компактных станков, где важны габариты датчика.
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

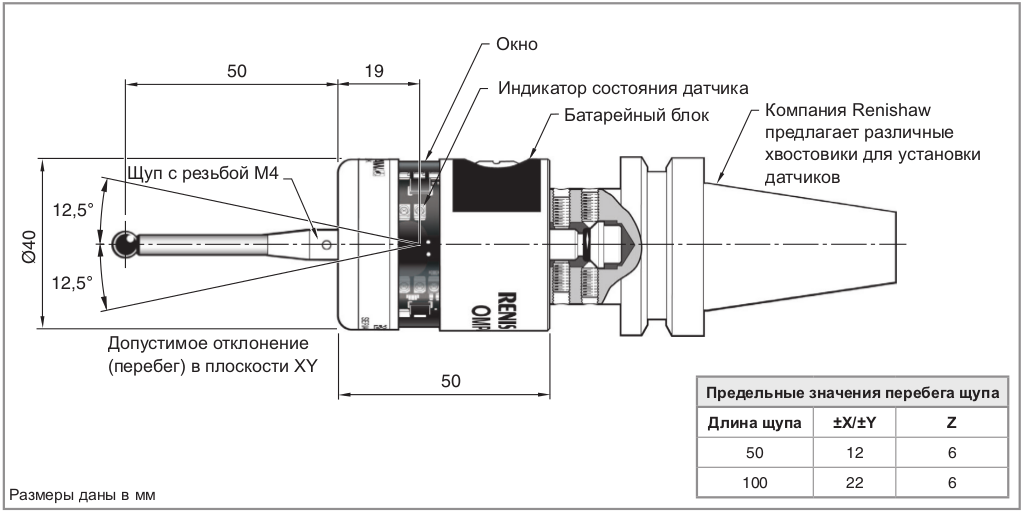

Схема датчика
Приобретая продукцию у нас, вы можете быть уверены, что получаете оригинальное сертифицированное оборудование, комплектующие и оснастку.
На весь представленный ассортимент распространяется гарантия завода-изготовителя. Для каждого конкретного изделия производитель устанавливает определенный гарантийный срок. Обычно он составляет 12-36 месяцев.
Согласно п. 1 ст. 471 Гражданского кодекса РФ гарантийный срок на товар исчисляется с момента фактической передачи его покупателю.
При наступлении гарантийного случая и отсутствии следов некорректной эксплуатации, осуществляется замена неисправного оборудования в соответствии с Законом о защите прав потребителей.
Если утрата функциональности изделия связана с механическими повреждениями, попытками модификации или ремонта, нецелесообразным использованием, то компания ООО «Эффективное производство» не несет за это ответственности, а действие гарантийных обязательств прекращается.
Иногда мы сталкиваемся с ситуацией, когда подлинные запчасти работают некорректно, т.к. нарушена технология их установки. В таком случае наши инженеры удаленно помогают клиентам наладить эксплуатацию.
